概述

高可用：多台业务系统启动着相同的服务，如果有一台故障，另一台自动接管,我们将将这个称之为高可用。

Keepalived 以 VRRP 协议为实现基础，用 VRRP 协议来实现高可用性(HA)。

VRRP(Virtual RouterRedundancy Protocol)协议是用于实现路由器冗余的协议， VRRP 协议将两台或多台路由器设备虚拟成一个设备，对外提供虚拟路由器 IP(一个或多个)，而在路由器组内部，如果实际拥有这个对外 IP 的路由器如果工作正常的话就是 MASTER，或者是通过算法选举产生， MASTER 实现针对虚拟路由器 IP 的各种网络功能，如 ARP 请求， ICMP，以及数据的转发等；其他设备不拥有该虚拟 IP，状态是 BACKUP，除了接收 MASTER 的VRRP 状态通告信息外，不执行对外的网络功能。当主机失效时， BACKUP 将接管原先 MASTER 的网络功能。

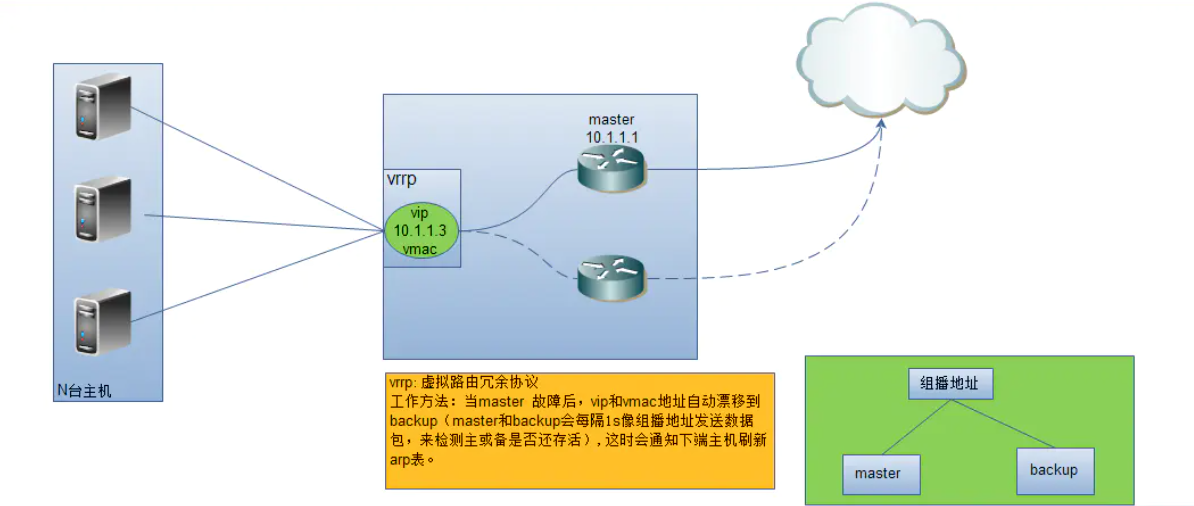

keepalive结构
keepalive结构

安装keepalived

以centos为例子

yum install -y lvsadm keepalived

keepalived 工作方式

抢占式简介

当master宕机后，backup 接管服务。后续当master恢复后，vip漂移到master上，master重新接管服务，这是抢占式

抢占式配置

master配置

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

[root@lb01 ~]# cat /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
    router_id lb02 #标识信息，一个名字而已；
}
vrrp_instance VI_1 {
    state MASTER    #角色是master
    interface eth0  #vip 绑定端口
    virtual_router_id 50    #让master 和backup在同一个虚拟路由里，id 号必须相同；
    priority 150            #优先级,谁的优先级高谁就是master ;
    advert_int 1            #心跳间隔时间
    authentication {
        auth_type PASS      #认证
        auth_pass 1111      #密码
}
    virtual_ipaddress {
        10.0.0.3            #虚拟ip
    }
}

back up配置

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
[root@lb02 ~]# cat /etc/keepalived/keepalived.conf
! Configuration File for keepalived
global_defs {
    router_id lb02
}

vrrp_instance VI_1 {
    state BACKUP
    interface eth0
    virtual_router_id 50
    priority 100
    advert_int 1
    authentication {
        auth_type PASS
        auth_pass 1111
}
    virtual_ipaddress {
        10.0.0.3
    }
}

[root@lb02 ~]#

非抢占式简介

当master宕机后，backup 接管服务。当原先的master恢复后，状态变为backup,不接管服务，这是非抢占模式。

非抢占式配置

非抢占式不再有主从之分，全部都为BACKUP,并且配置文件中添加nopreempt，用来标识为非抢占式；

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
global_defs {
   notification_email {
        root@peter.com
   }
   notification_email_from root@peter.com
   smtp_server 127.0.0.1
   smtp_connect_timeout 30
   router_id s1.peter.com
   vrrp_skip_check_adv_addr
   #vrrp_strict
   vrrp_iptables
   vrrp_garp_interval 0
   vrrp_gna_interval 0
}

vrrp_instance VI_1 {
    state BACKUP        #状态都配置为BACKUP
    interface eth0
    virtual_router_id 66
    priority 100
    advert_int 2
    nopreempt           #配置不抢占
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    unicast_src_ip 192.168.99.130 label eth0:0
    unicast_peer {
        192.168.99.140
    }
    virtual_ipaddress {
        192.168.99.188 dev eth0 label eth0:0
        192.168.99.189 dev eth0 label eth0:1
    }
}

vrrp_instance VI_2 {
    state BACKUP       #改为BACKUP
    interface eth0
    virtual_router_id 77
    priority 80
    advert_int 2
    nopreempt     #同样配置
    authentication {
        auth_type PASS
        auth_pass 1111
    }
    unicast_src_ip 192.168.99.130 label eth0:0
    unicast_peer {
        192.168.99.140
    }

    virtual_ipaddress {
        192.168.99.200 dev eth0 label eth0:2
        192.168.99.201 dev eth0 label eth0:3
    }
}
